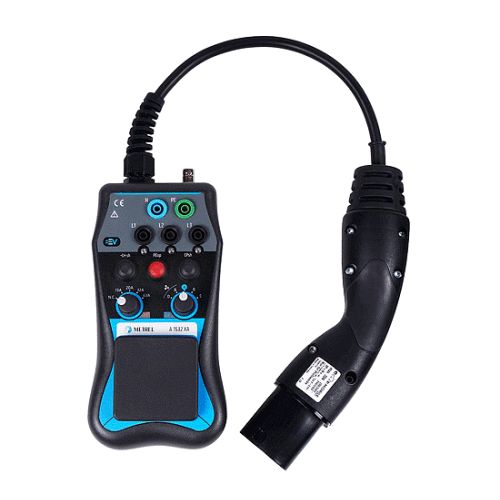

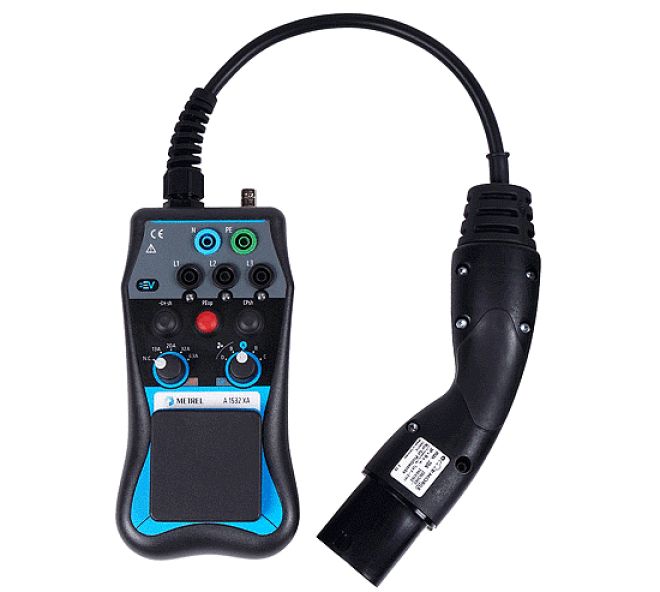

Der Adapter A 1532 EVSE XA eignet sich für elektrische Sicherheits- und Funktionsprüfungen von EVSEs gemeinsam mit den unterstützten METREL-Anlagenprüfgeräten. Er ist für das Testen von Mode-3-EV-Versorgungsgeräten mit einem Typ-2-Stecker ausgelegt. Die XA-Version unterstützt dreiphasige Lasttests mit bis zu 13 A sowie verschiedene Fehlertypen, darunter -PE offen-. Mithilfe der Metrel AUTOSEQUENCEN®, welche in den neueren Multifunktionstestern vordefiniert sind, kann die komplette EVSE-Ladestation (Schritt für Schritt) per Knopfdruck sowohl elektrisch als auch funktionell getestet werden. Mit MESM kann ein professioneller stationsbasierter Bericht erstellt werden.
Wichtige Merkmale
• Bananenbuchsenausgänge für den Anschluss an ein dreiphasiges Anlagenprüfgerät
• Spannungsanzeige am EVSE-Ausgang
• Wahlschalter für den Proximity Pilot-Widerstand zum Simulieren des Vorhandenseins von EV-Kabeln sowie zum Erkennen des Nennstroms
• Wahlschalter für den Control Pilot-Widerstand zum Simulieren des Zustands eines Elektrofahrzeugs
• Buchsenausgang für den Anschluss an ein einphasiges Anlagenprüfgerät (Phase 1, Neutral, PE)
• Typ-2-Steckverbinder für den EVSE-Anschluss
• 6 mA EV RCD-Unterstützung
• Unterstützung für Funktionstests*
• Unterstützung für EVSE AUTO SEQUENCE®*
• Erstellen von MESM-Berichten**
• Lasttests mit bis zu 13 A an Buchse – einphasig oder an Bananenbuchsen – dreiphasig
• Fehlersimulation von Diodenkurzschluss, PE-CP-Kurzschluss und PE offen
• BNC-Ausgangsstecker für CP-Signalüberwachung
*Funktionsprüfungen und Autosequence nur mit MI 3155, MI 3152 und MI 3152H
**Die Berichte können ausschließlich über die MESM-PC-SW (Software) gedruckt werden
Anwendung
• Vor-Ort-Test der Installation der EVSE-Ladestation
• Erst- und regelmäßige Folgetests von privaten, halbprivaten und öffentlichen EVSE-Ladestationen
Technische Daten:
• Eingangsspannung: 400 V (dreiphasig)
• Frequenz: 50 Hz
• Prüfstrom: 267 A (10 ms) bei intermittierendem Betrieb
• Maximaler Laststrom: 13 A bei kontinuierlichem Betrieb
• Proximity Pilot (PP)-Simulation:
Offener Stromkreis
13 A
20 A
32 A
63 A
• Control Pilot (CP)-Simulation:
Zustand A (nicht angeschlossen)
Zustand B (angeschlossen, nicht geladen)
Zustand C (Aufladen ohne Belüftung)
Zustand D (Aufladen mit Belüftung)
• Fehlerzustände:
CP-zu-PE-Kurzschluss über Diode
Diodenkurzschluss
PE offen
• Überspannungskategorie: 300 V CAT II
• Abmessungen (L x B x H): 250 x 100 x 70 mm.
• Länge der Prüfleitung: 0,5 m
• Gewicht: 0,90 kg
• Betriebstemperaturbereich: 0 °C - 40 °C bei 95 % RF, nicht kondensierend

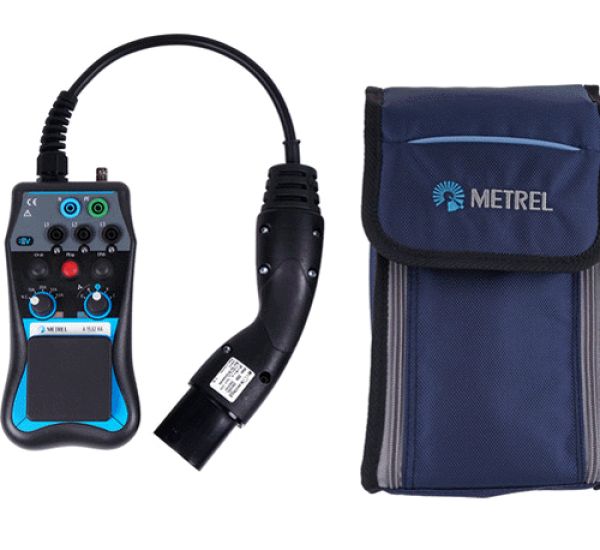

Lieferumfang: EVSE Adapter, kleine gepolsterte Tragetasche, Bedienungsanleitung
