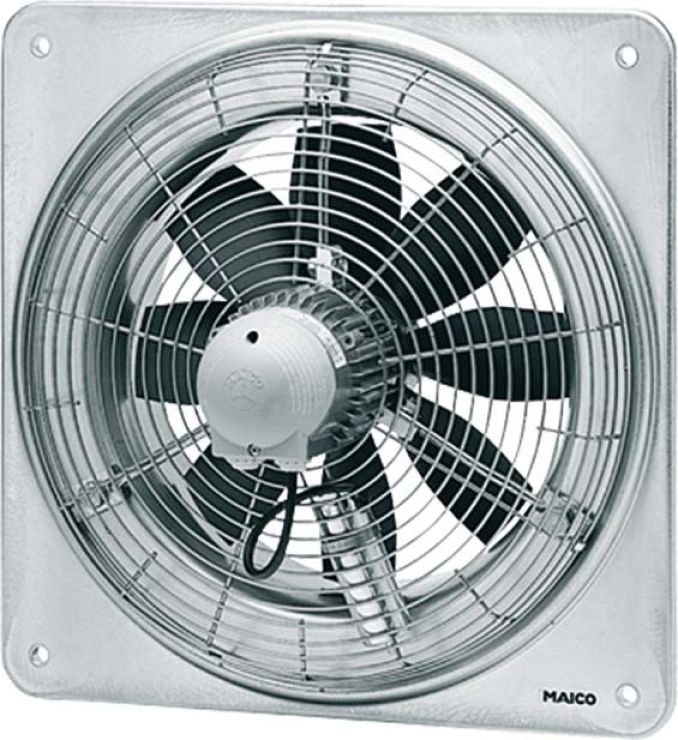

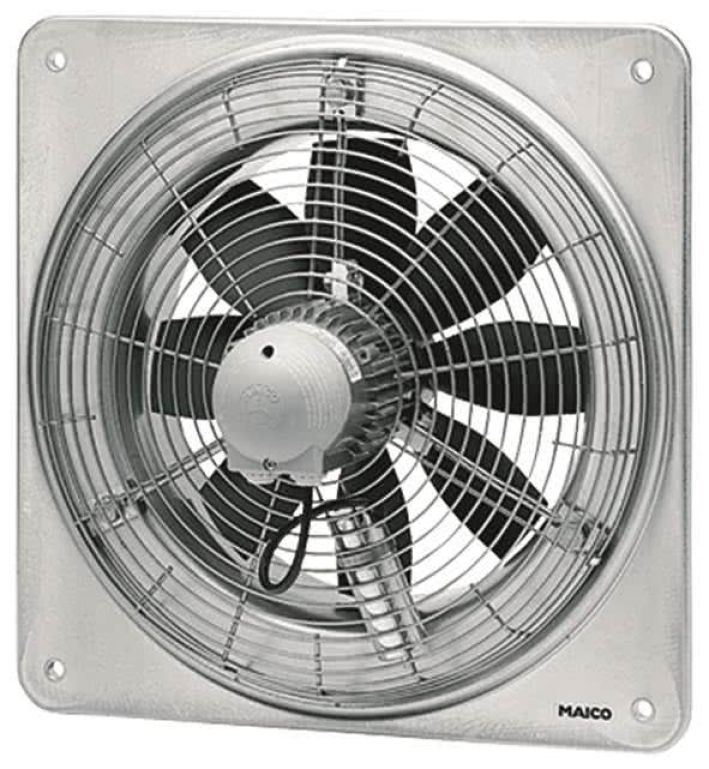

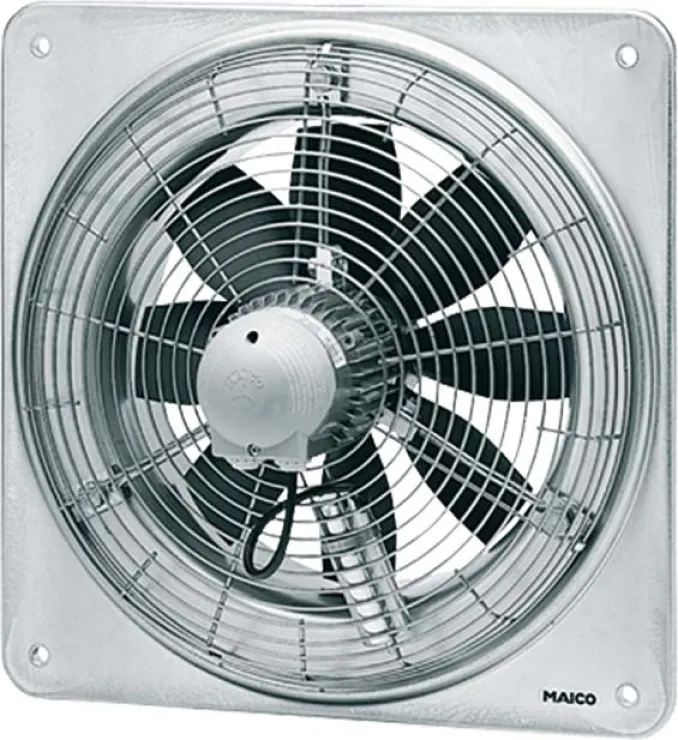

Maico Axial-Wandventilator Wandplatte DN 450 EZQ 45/4 B

Wechselstrom-Ausführung: Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung. Kurzbeschreibung: Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Reversierbarer Betrieb der Ventilatoren möglich. Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar. Einbau zur Be- und Entlüftung in jeder Lage möglich. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Wechselstrommotor: Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 230 V, 50 Hz. Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B und EZS 45/6 B. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel: EZQ 45/4 B, Ausführung: Quadratische Wandplatte, Fördervolumen: 6650 m3/h, FördervolumenNenn: 4620 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 109 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1315 1/min - im opt. Wirkungsgrad, Drehzahl: 1413 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 444 W / im opt. Wirkungsgrad, INenn: 1,9 A / im opt. Wirkungsgrad, IMax: 2,4 A, Schutzart: IP 55, Wärmeklasse: B, Polumschaltbar: nein, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 15,86 kg, Gewicht mit Verpackung: 18,89 kg, Nennweite: 450 mm, Breite: 630 mm, Höhe: 630 mm, Tiefe: 299 mm, Breite mit Verpackung: 665 mm, Höhe mit Verpackung: 665 mm, Tiefe mit Verpackung: 400 mm, Fördermitteltemperatur bei IMax: -20 °C bis 45 °C, Gesamteffizienz e: 31,5 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 40,1, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,444 kW / 4620 m3/h / 109 Pa, nBEP: 1315 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, SchallleistungspegelLWA7: 82 dB(A), Verschlussklappe: ohne

Netzfrequenz: 50 Hz
Bemessungsspannung: 230 V
Mediumtemperatur: -20..45 °C
Volumenstrom: 6650 m³/h
Drehzahl: 1413 1/min
Schutzart (IP): IP55
Ausführung: Be- und Entlüftung
Nennweite: 450 mm
Verschlussklappe: ohne
