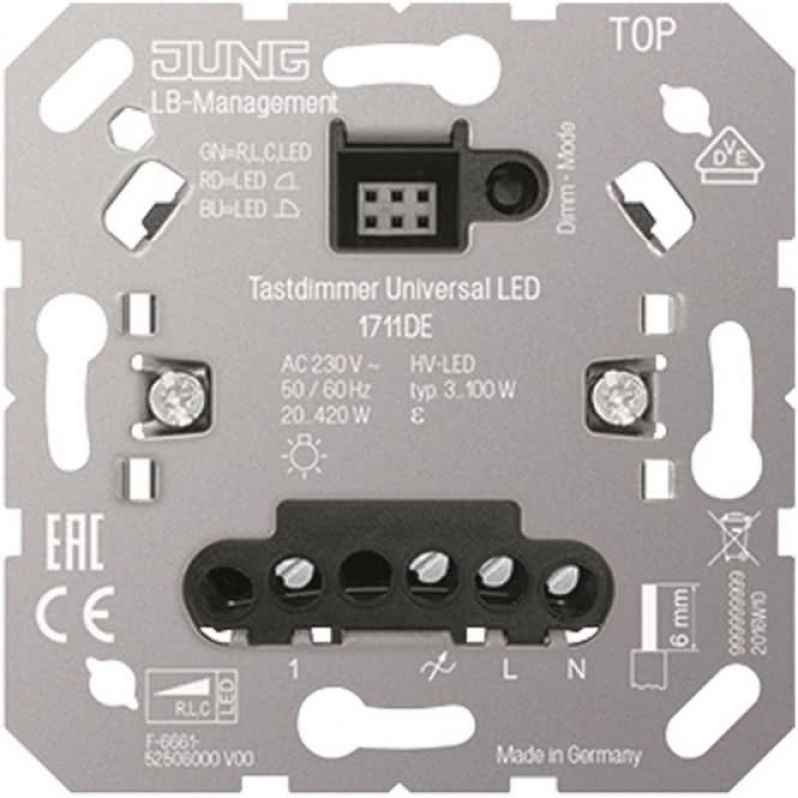

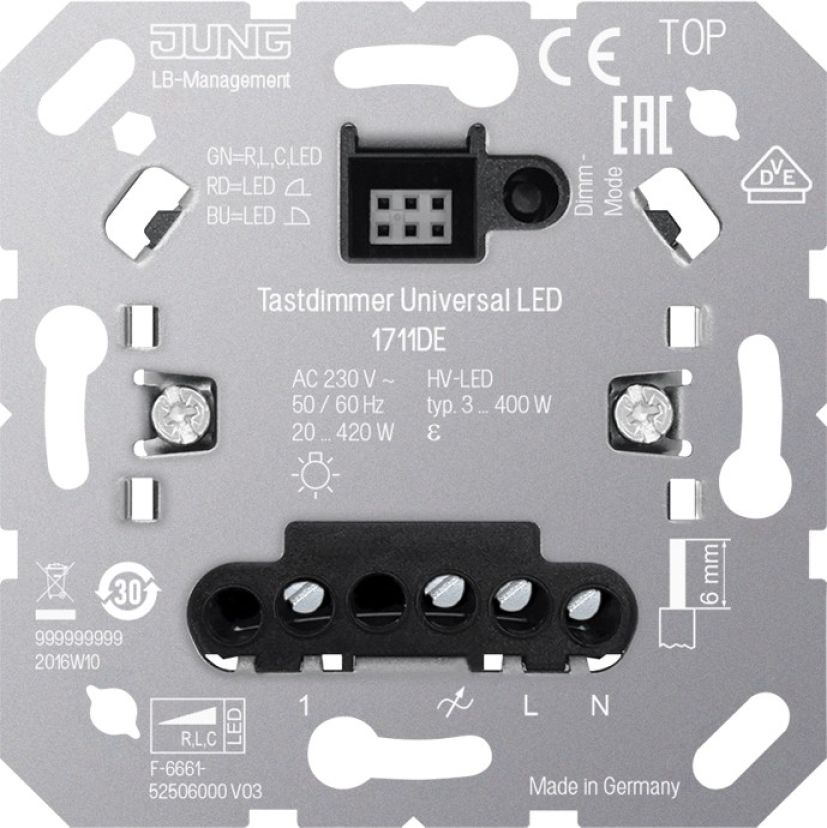

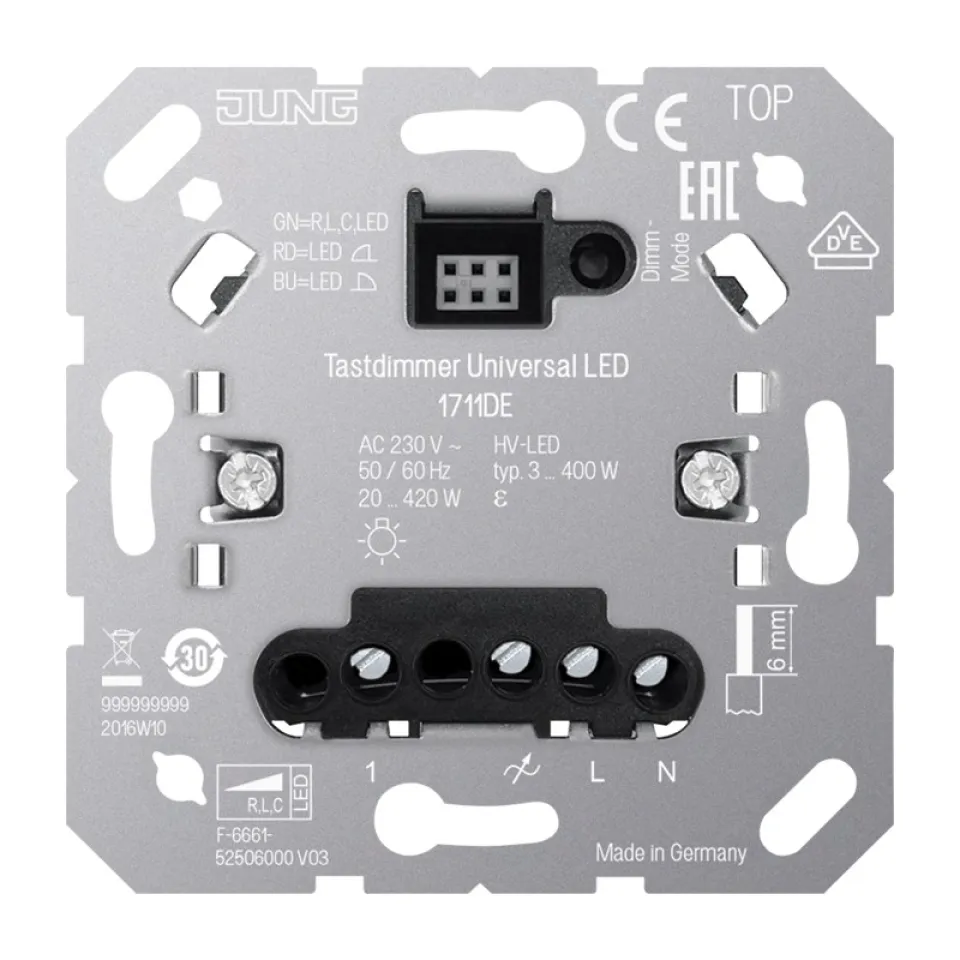

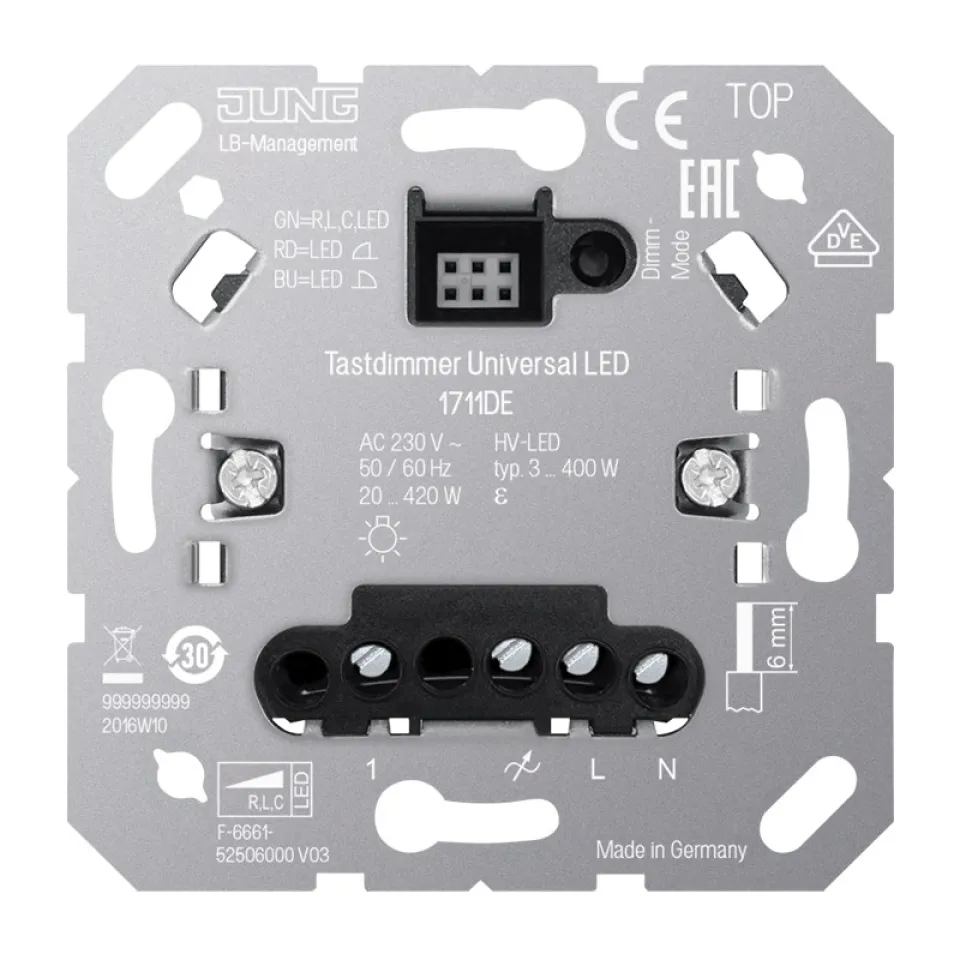

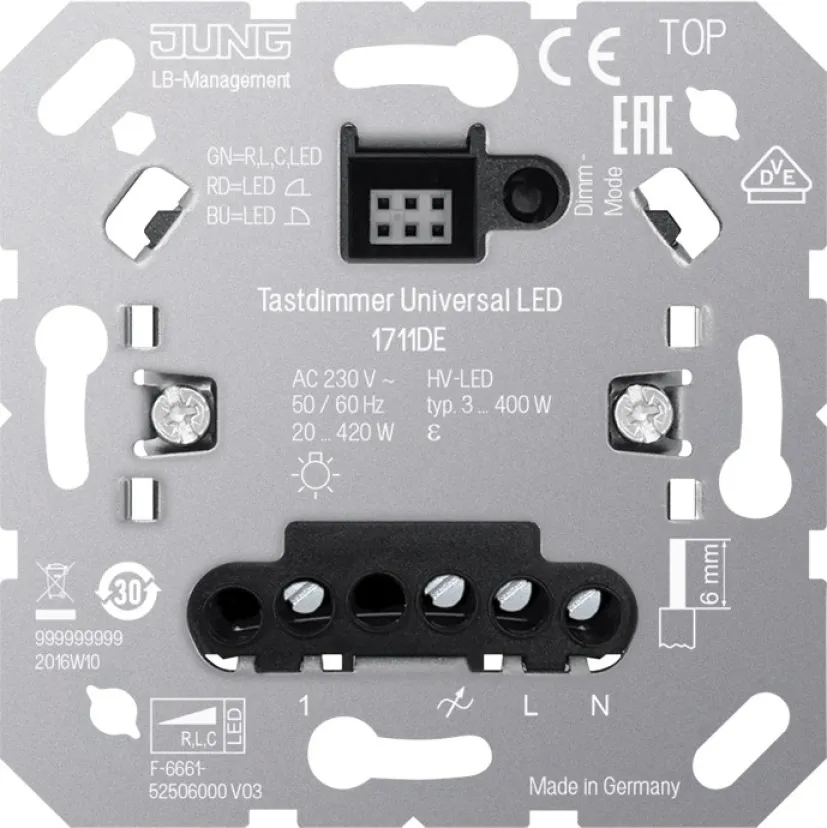

Jung LED-Tastdimmer Universal 1711DE

Tastdimmer Universal LED (1711DE)
Tastdimmer Universal LED
mit Nebenstelleneingang
für Aufsätze Art.-Nrn.: .. 1700 .., .. 1701 .., .. 1750 D .., .. 1751 BT .., .. 17180 .., .. 17280 .., .. 17181 .., .. 17281 .., DWPM 17360 ..
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Beleuchtung
Betrieb mit geeignetem Aufsatz aus dem LB-Management
Montage in Gerätedose nach EN 60670-1
Produkteigenschaften
Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Anzeige der eingestellten Betriebsart mittels LED
Gerät kann ohne Neutralleiter betrieben werden
Einschalten durch lampenschonenden Softstart
Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Anschluss von Nebenstellen möglich
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz
Testbetrieb zur Funktionsprüfung
Hotelcard-Funktion
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
Technische Daten
Nennspannung: AC 230 V
Netzfrequenz: 50/60 Hz
Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 W
Verlustleistung: ca. 4 W
Umgebungstemperatur: −5 ... +45 °C
Anschlussleistung bei 25 °C
Glühlampen: 20 ... 420 W
HV-Halogenlampen: 20 ... 420 W
Elektronische Trafos: 20 ... 420 W
Elektronische Trafos mit NV-LED: typ. 20 ... 100 W
Induktive Trafos: 20 ... 420 VA
Induktive Trafos mit NV-LED: typ. 20 ... 100 VA
HV-LED-Lampen dimmbar: typ. 3 ... 100 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W
Betriebsart LED-Phasenabschnitt: Anschlussleistung für HV-LED-Lampen typ. 3 ... 400 W, elektronische Trafos mit NV-LED typ. 20 ... 200 W.
Ohmsch-kapazitiv: 20 ... 420 W
Kapazitiv-induktiv: nicht zulässig
Ohmsch-induktiv: 20 ... 420 VA
Ohmsch und HV-LED: typ. 3 ... 100 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschluss: Schraubklemmen
eindrähtig: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2
Anzahl Nebenstellen
Nebenstelle 2-Draht Art.-Nr. 1720 NE: unbegrenzt
Nebenstelle 3-Draht Art.-Nr. 1723 NE: 10
Drehnebenstelle 3-Draht Art.-Nr.: 1733 DNE: 10
Taster: unbegrenzt
Gesamtlänge Nebenstellenleitung: max. 100 m
Gesamtlänge Lastleitung: max. 100 m
Prüfzeichen: VDE
Fabrikat: JUNG
Art.-Nr.: 1711DE
